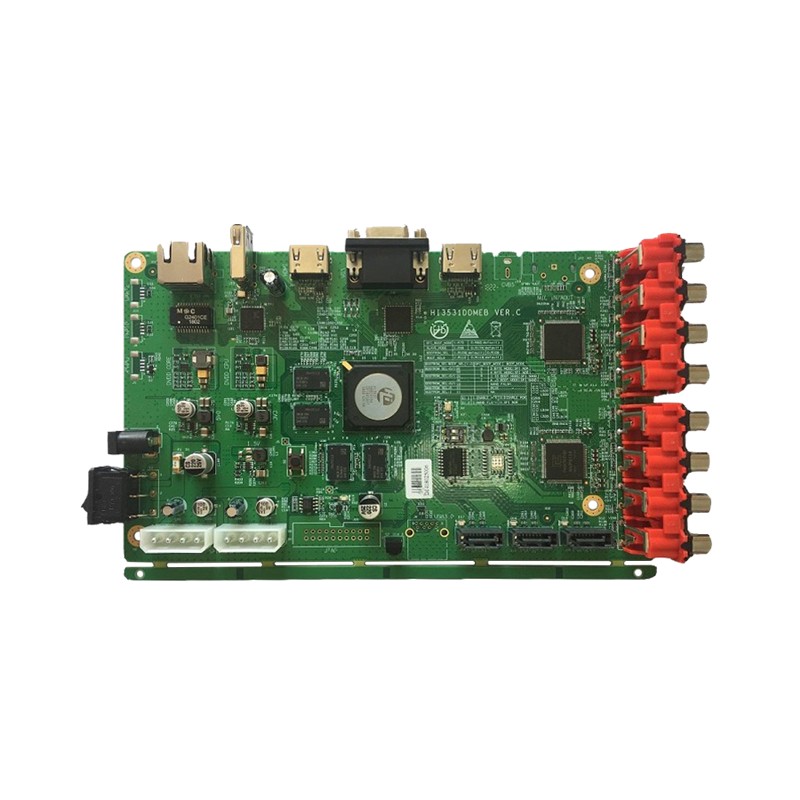

HT-Hi3531DV100標準開發套件
產品介紹1.產品簡介Hi3531DV100標準開發板是常州海圖信息科技股份有限公司推出的一款基于海圖Hi3531D核心板設計的一款海思嵌入式開發板。Hi3531DV100處理器核心采用大小核架構，處理核心由ARM Cortex A9 雙核@1.4GHz組成，處理性能強悍。Hi3531DV100標準開發板提供8路AHD模擬高清輸入、8路音頻輸入、HDMI口輸出、USB3.0、USB2.0、SATA、10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。產品規格 資源描述上圖中接口序號對應硬件規格參數中功能接口描述3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3531DV100MPUARM Cortex A9 雙核@1.4GHz存儲內存DDRDDR3*4 2GB存儲SPI Nand 2GbSPI NOR32M功能接口112V 電源適配器接口2UART3 接口3RS485 接口4UART0 接口，用于系統調試及UBOOT5UART2 接口6網絡RJ45 接口7USB2.0 接口8HDMI 接口19VGA 接口10HDMI 接口211CVSB 接口12音頻接口13VI 接口114VI 接口215SATA 接口116SATA 接口217SATA 接口318USB3.0 接口19紅外接口20JTAG 接口21SATA 電源接口122SATA 電源接口223復位按鈕24撥碼開關工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）4、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從spi nor flash 啟動燒錄方式調試串口 Kernel版本linux 3.18支持的文件系統jffs2/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 3.0 host 驅動USB deviceUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 5、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 6、 功耗典型電壓典型電流典型功耗12VTBDTBD 查看更多

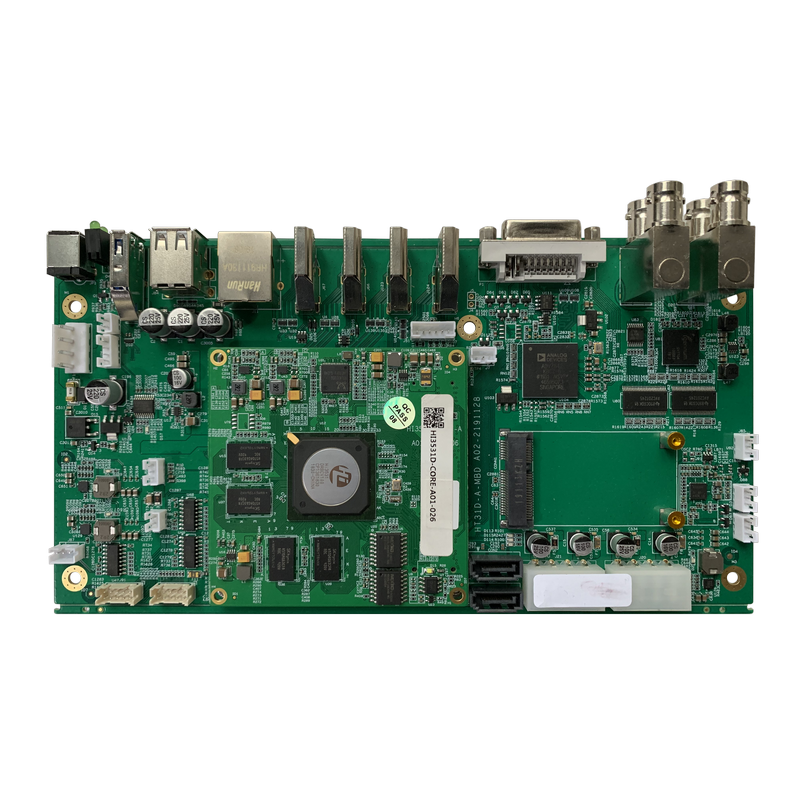

HT-Hi3531DV100定制開發套件
產品介紹1.產品簡介Hi3531DV100定制開發板是常州海圖信息科技股份有限公司推出的一款基于海圖Hi3531D核心板設計的一款海思嵌入式開發板。Hi3531DV200處理器核心采用大小核架構，處理核心由ARM Cortex A9 雙核@1.4GHz組成，處理性能強悍。Hi3531DV100定制開發板提供4K@30 HDMI輸入、4K@30 HDMI輸入、4K@30輸出、1080P@60輸出、1080P SDI 輸入、1080P DVI 輸入、 USB3.0、USB2.0、SATA、2路10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。產品規格機械尺寸 Hi3531DV100定制開發-機械尺寸圖 硬件規格參數項目類型型號參數說明核心配置處理器Hi3531DV100MPUARM Cortex A9 雙核@1.4GHz存儲內存DDRDDR3*4 2GB存儲SPI Nand 2GbSPI NOR32M連接器BTB連接器間距0.5mm，220Pin板載功能電源電源輸入DV12V/2A接口視頻輸出HDMI原生HDMI2.0接口以太網J5-RJ451000M/100M/10M硬盤存儲CON1-SATASATA 6Gbps視頻輸入72*HDMI(4k30),1*DVI,4*SDI視頻輸出21*HDMI(4k30),1*HDMI(1080P)音頻1I2S數字接口以太網1千兆(板載)I2C2SPI14851Uart1USB2.02USB3.01GPIO若干復用IOSATA2SATA3.0 (板載)其它IO8工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數LinuxUboot版本U-Boot 2016.11啟動方式支持從spi nor flash 啟動燒錄方式調試串口Kernel版本linux 3.18支持的文件系統jffs2/yaffs2/等下載方式串口/網口Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 3.0 host 驅動USB deviceUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、zkdir、mount、ps、reboot、rm、lsmod、rmmod 等 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-3531D 主板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多

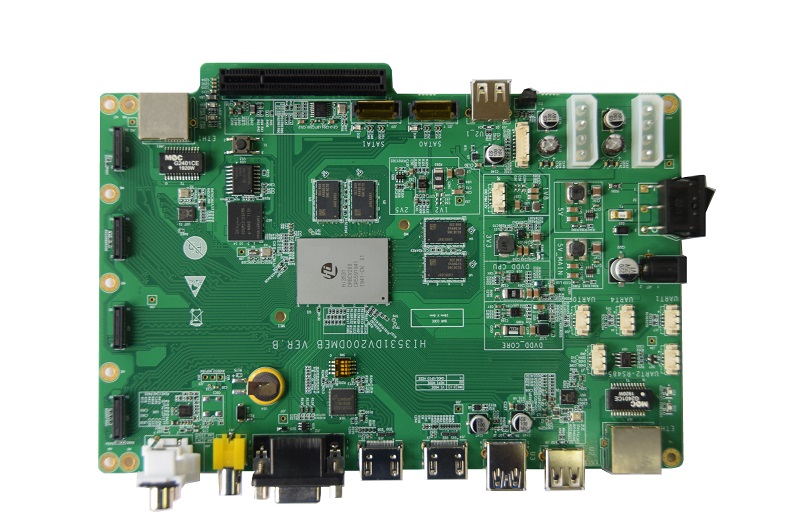

HT-Hi3531DV200標準開發套件
產品簡介 Hi3531DV200標準開發板是常州海圖信息科技股份有限公司推出的一款基于Hi3531D芯片設計的一款海思嵌入式開發板。Hi3531DV200處理器核心采用四核架構，處理核心由ARM Cortex A53四核@1.15GHz組成，處理性能強悍。Hi3531DV200標準開發板提供8路AHD模擬高清輸入、8路音頻輸入、HDMI口輸出、USB3.0、USB2.0、SATA、10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。接口資源序號描述1單板總電源接口，12V@5A 或以上2、3SATA 硬盤電源接口4USB2.0 接口5、6SATA3.0 接口7PCIE2.0 X2 接口8千兆網口 ETH19、10、11、1260pin BTB 連接器，視頻 AD 擴展接口。接口板包含12路CVBS視頻輸入,4路AHD視頻輸入,4路音頻輸入，1路MIC輸入，1路音頻輸出13Audio IN/OUT 接口14CVBS 接口15VGA 接口16BT.1120 轉 HDMI 接口17內置 HDMI 接口18USB3.0 接口19USB2.0 接口20千兆網口 ETH021UART2 轉 RS485 接口22UART1 接口23UART4 接口24電源測試接口25UART0 接口 查看更多

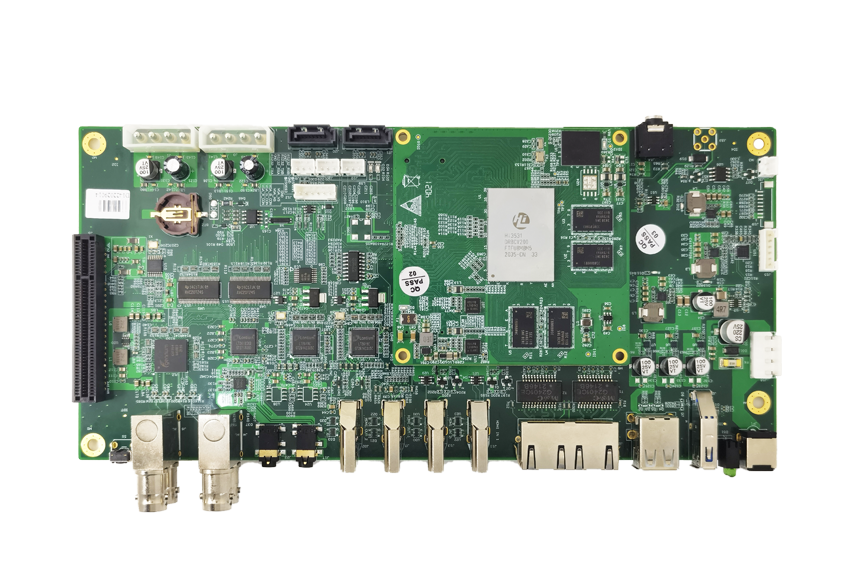

HT-Hi3531DV200定制開發套件
1. 產品簡介HI3531DV200定制開發板是常州海圖信息科技股份有限公司推出的一款基于海思HI3531DV200核心板設計的嵌入式開發板，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HI3531DV200集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。 2. 性能與應用介紹HI3531DV200處理器核心具有四核ARM Cortex-A53@ 1.15GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 處理單元。HI3531DV200主板提供4路HDMI輸入、2路HDMI輸出、2路USB2.0、1路USB3.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC等豐富外圍接口。Hi3531DV200是針對多路高清/超高清（1080p/4M/5M/4K）DVR產品應用開發的新一代專 業SoC芯片。Hi3531DV200集成了ARM A53四核處理器和性能強大的神經網絡推理引擎，支持多種智能算法應用。同時，Hi3531DV200還集成了多路MIPI D-PHY接口輸入，突破了數字接口的視頻輸入性能瓶頸，提供兩倍于前代產品的視頻輸入能力。另外，H.265視頻編解碼引擎、視頻圖像處理的算法效果及性能得到了進一步提升。結合豐富的外圍設備及高速接口，該SoC芯片為客戶產品提供了高性能、優異圖像質量的模擬高清DVR解決方案，廣泛用于模擬高清監控市場和車載DVR市場，多路編解碼等相關應用場景。 3. 產品外觀 三、產品規格1、機械尺寸 HT-3531DV200定制開發板-機械尺寸圖 2、硬件資源描述項目類型型號參數說明核心配置處理器Hi3531DV200CPU四核ARM Cortex-A53@ 1.15GHz32KB I-Cache，32KB D-Cache512KB L2 Cache支持 NEON 加速，集成FPU 處理單元智能視頻分析NNIE1.2Tops 神經網絡運算性能智能計算加速性能（含跟蹤、人臉校正）存儲內存DDR2GB存儲EMMC8GB連接器核心板：TE # 3-6318490-6底板：TE # 3-1827253-6主板接口電源輸入1DC12V視頻輸入視頻2*HDMI 4*SDI視頻輸出2*HDMI、1*CVBS、1*VGA網口11*LAN,10/100/1000MbpsLINE IN音頻3.5mm音頻母座，3個單向I2S/PCM接口，支持20路復合輸入；支持雙聲道輸出LINE OUTUSB3USB2.0 Host接口*2USB3.0 Host接口*1TF1SDIO3.0，接口支持 3.3/1.8V 電平RS2322串口RS4851串口GPIO5I/0接口PCIE1SATA2IR1JTAG1RTC電源接口1CPU自帶，需要給VBAT供電工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 4、工作環境環境參數最小值典型值最 大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、 功耗典型電壓典型電流典型功耗12VTBDTBD 四、技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3531D 開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
