HT-Hi3519AV200標準開發套件

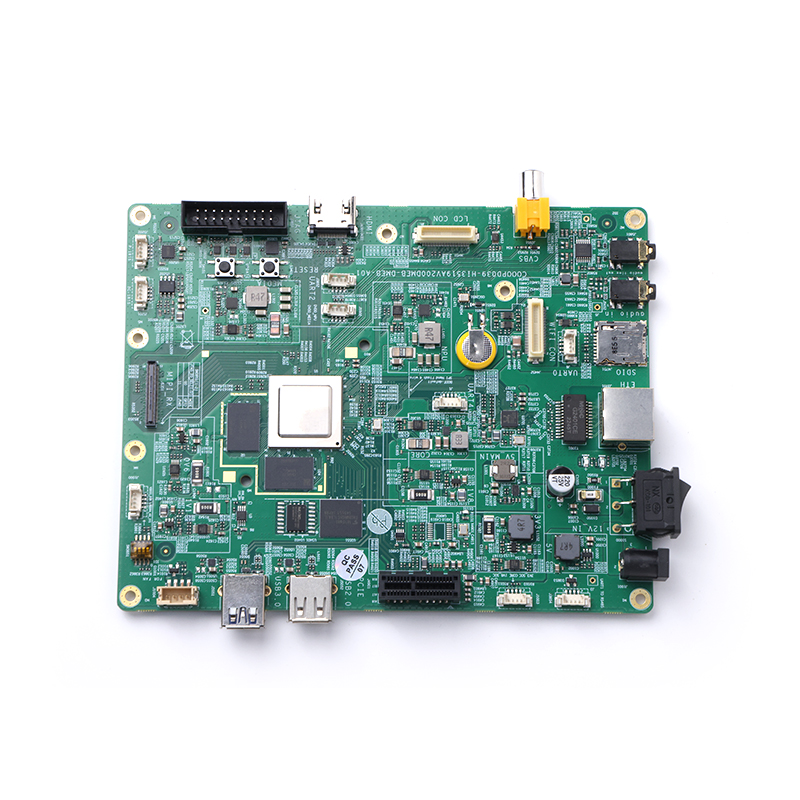

產品簡介HI3519AV200是一顆面向監控市場推出的ultra-HD Smart IP Camera SOC。該芯片支持四路sensor輸入，支持高達4K60的ISP圖像處理 能力，支持3F WDR、多級降噪、六軸防抖、硬件 拼接等多種圖像增強和處理算法，為用戶提供了很好的圖像處理能力。HI3519AV200內置四核A55，提供豐富靈活的CPU資源，以滿足客戶計算和控制需求。 集成單核MCU，以滿足某些低延時要求較高場 景。 HI3519AV200集成了的神經網絡推理單 元，最高2.5Tops INT8，并支持業界主流的神經網 絡框架。并內置雙核Vision DSP，以滿足客戶一些 差異化的CV計算需求。 HI3519AV200采用先進的12nm低功耗工藝和 0.65pitch封裝，同時支持 LPDDR4/LPDDR4x/DDR4顆粒，滿足客戶應用的 產品小型化設計和快速量產。 產品外觀 HT-3519AV200 開發板正面圖三、產品規格1、機械尺寸 HT-3519AV200 -機械尺寸圖 2、資源描述接口圖： 開發板連接器：連接器型號（開發板）連接器型號（配套底板）引腳間距引腳數量 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3519AV200內核四核 ARM Cortex A55@1.2GHz算力2.5Tops INT8存儲內存DDR8GBFlash MemoryEMMC8GB連接器開發板連接器視頻輸入MIPI 8Lane視頻輸出1HMDI 4K30fpsLINE IN1LINE OUT1UART5以太網110M/100M/1000MDEBUG1RS232USB2.01USB3.01CVBS OUT1RS4851JTAG1PCIE1SDIO1SD1IOI2S工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本啟動方式支持從SPI_NOR，EMMC 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、 工作環境環境參數最小值典型值MAX工業級溫度-40℃/85℃儲存溫度-40℃25℃85℃工作電壓11.7V12V12.5V 6、 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HI3519AV200開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-3516DV500標準開發套件
產品簡介Hi3516DV500是一顆面向行業市場推出的高清智能網絡攝像頭SoC。該芯片最高支持2路sensor輸入，支持最高5M@30fps的ISP圖像處理能力，支持2F WDR、多級降噪、六軸防抖、多光譜融合等多種傳統圖像增強和處理算法，支持通過AI算法對輸入圖像進行實時降躁等處理，為用戶提供了很好的圖像處理能力。支持熱紅外、結構光和ToF sensor的接入和處理。Hi3516DV500內置雙核A55，提供豐富和靈活的CPU資源，以滿足客戶計算和控制需 求。 Hi3516DV500集成了神經網絡推理引擎，最高2Tops NN算力，支持業界主流的神經網絡框架。Hi3516DV500提供穩定、易用的SDK軟件開發包，支撐客戶產品快速量產。 產品外觀 HT-3516DV500正面圖 產品規格1、機械尺寸 HT-3519DV500開發板-機械尺寸圖2、資源描述接口圖： 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3516DV500內核 雙核ARM Cortex A55@850MHz NNIE2.5Tops運算性能存儲內存DDRDDR4*4 2GBFlash MemoryEMMC8GB視頻輸入1MIPI 8Lane 視頻輸出1MIPI/VODEBUG1RS232以太網1千兆UART4TTLUSB1USB2.0MIC1LINE IN1LINE OUT1RS4851TF1WIFI1JTAG1GPIOSPI/I2C2SPI*2/I2C*6工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、 工作環境環境參數最小值典型值MAX工業級溫度-40℃/85℃儲存溫度-40℃25℃85℃工作電壓11.7V12V12.5V 6、 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3519DV500 開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

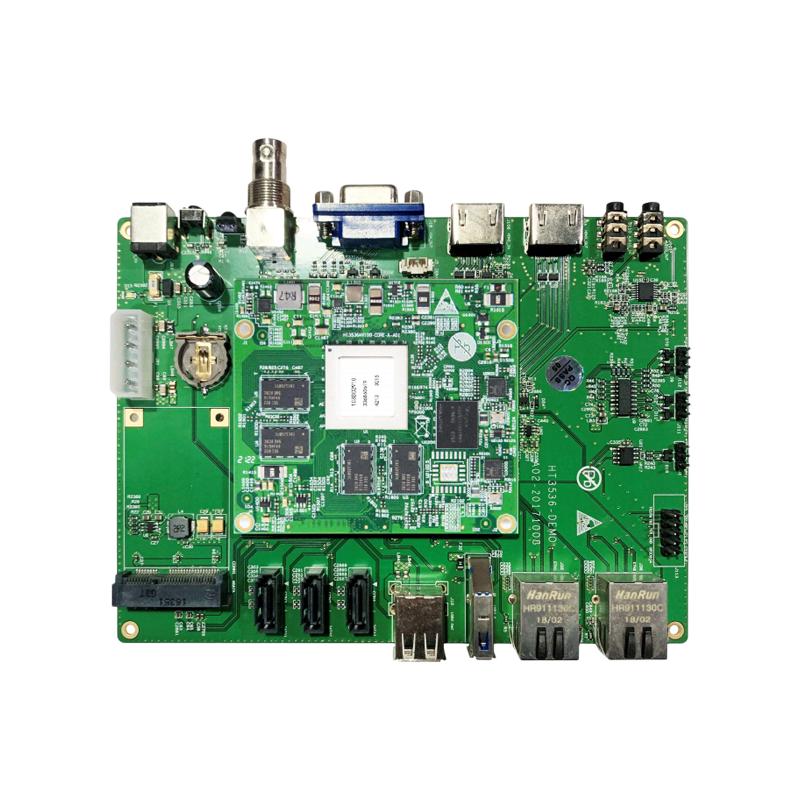

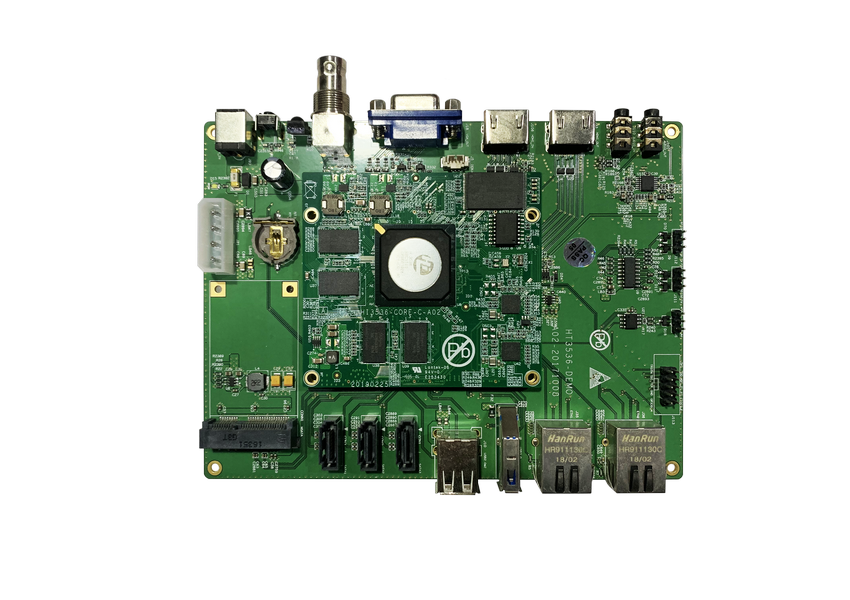

HT-Hi3536A定制開發套件
產品簡介HT-3536A 定制開發套件是常州海圖電子科技有限公司推出的一款以華為海思Hi3536AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3536A 定制開發套件集多種優勢于一身，強勁的處理器性能視頻解碼引擎提供了強悍的視頻處理和解碼能力。HT-3536A 定開發套件支持 1 個 HDMI 2.0 超高清輸出接口，最大輸出 3840x2160@60fps、支持 1 個 VGA 高清輸出接口，最大輸出 2560 x1600@60fps 支持1 個 BT.1120 高清輸出接口，可通過任意高清接口（HDMI、VGA、BT.1120）輸出，在 DDR 模式下最大可輸出 3840 x2160@30fps。核心板提供 10/100/1000M以太網口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的擴展。產品外觀項目類型型號參數說明核心配置CPUHT-HI3536AMPUA55 八核 1.4GHz存儲內存DDR44GB存儲EMMC8GB連接器BTB連接器間距0.5mm，320Pin板載功能接口電源電源輸入DV12V/2A(與主板配套使用時，從主板供電)網口11000M/100M/10M硬盤存儲SATAUBS3.0轉SATA 6GbpsRTC紐扣電池RTC紐扣電池供電（與主板配套使用時，通過底板接口安裝電池）CVBS OUTVGA OUT最大支持1080P60HDMI OUT11HDMI OUT2若干復用IO網口23SATA3.0 (板載)LINE IN1LINE OUT1需要給VBAT供電USB5CPU硬件相關配置IORESET外部按鍵軟件復位DC12電源輸入RS232*2UART1,UART2RS485*1UART3GPIOSATA供電RTC電池工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本U-Boot 2010.06啟動方式支持從SPI nand 啟動燒錄方式調試串口 Kernel版本linux 3.10支持的文件系統nfs/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高 50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。l 提供 vio、venc、vdec 等豐富的 Linux 例程。l 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。2、技術支持l 協助判斷產品是否存在故障l HT-3536A 主板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持 Linux 系統定制l 支持 OEM/ODM 定制l 支持項目外包開發4、更多支持l 官方網站：www.niangzhen.cnl 海思官方網站：www.hisilicon.coml 售后微信：19952516369 查看更多
HT-Hi3559AV100定制開發套件

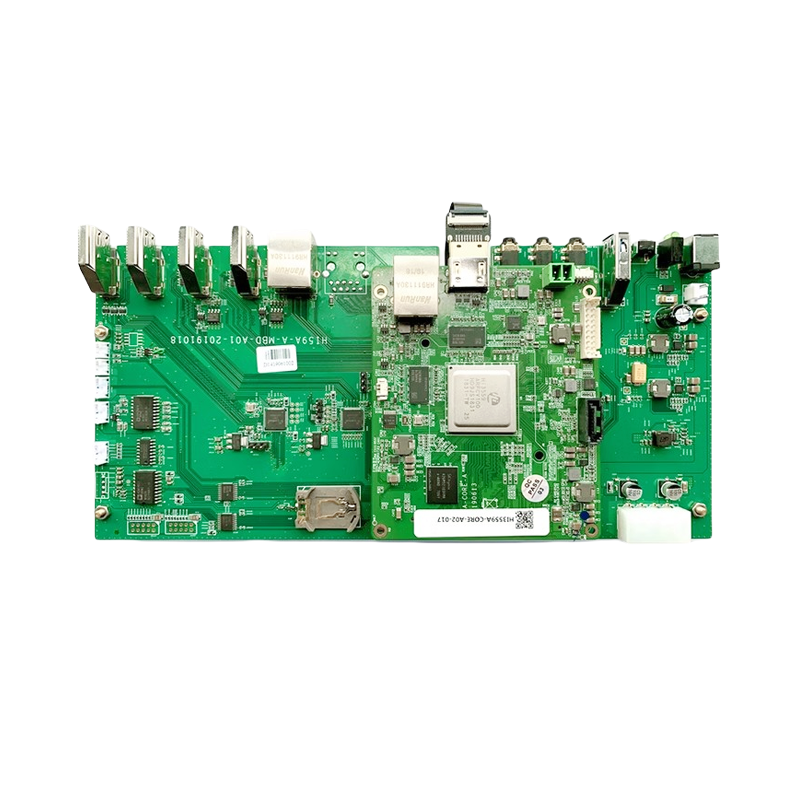

產品簡介 Hi3559AV100定制開發板是常州海圖信息科技股份有限公司推出的一款基于海圖 HT-3559A 核心板設計的一款海思嵌入式開發板。Hi3559AV100 處理器核心采用大小核架構，處理核心由雙核 ARM Cortex-A73@1.6GHz、雙核 ARM Cortex-A53 @1.2GHz 以及單核 ARM Cortex-A53@1.2GHz 組成，處理性能強悍。外加雙核 Mali G71 GPU@900MHZ 以及雙核 NNIE@840MHZ 神經網絡加速引擎，滿足超清分辨率 下的復雜智能視頻/圖像分析需求，并提供了良好的 OpenCL 1.1/1.2/2.0 支 持。 HT-3559A 主板提供 4K@60 HDMI 輸入、4K@30 HDMI 輸入、4K@60 輸出、 1080P@60 輸出、USB3.0、SDIO3.0、SATA、2 路 10M/100M/1000 網絡、RS232、 RS485、GPIO 等豐富外圍接口。 產品規格 機械尺寸Hi3559AV100定制開發板-機械尺寸圖資源描述硬件規格參數 項目類型型號參數說明核心配置處理器Hi3559AV100MPU雙核ARM Cortex-A73@1.6GHz雙核ARM Cortex-A53@1.2GHz單核ARM Cortex-A53@1.2GHzGPU雙核 ARM Mali G71@900MHzDSP四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放）NPU雙核NNIE@840MHz神經網絡加速引擎存儲內存DDR4DDR4*4 8Gb*4存儲EMMC16GBSPI FLASH連接器BTB連接器間距1.27mm，320Pin板載功能電源J31-電源輸入DV12V/2A（與主板配套使用時，從主板供電）接口視頻輸出J9-HDMI原生HDMI2.0接口（與主板配套使用時，通過排線連接到主板HDMI OUT2輸出）網口1J5-RJ451000M/100M/10M硬盤存儲CON1-SATAUSB3.0轉SATA 6GbpsRTCJ40-紐扣電池內置RTC紐扣電池供電（與主板配套使用時，通過底板接口安裝電池）主板接口HDMI IN1支持4k@608xLane MIPI（MIPI0+MIPI1）HDMI IN2支持4k@304xLane MIPI（MIPI2）HDMI OUT1支持1080P60MIPI-DSIHDMI OUT2支持4k60原生HDMI2.0網口210M/100M/1000MRGMII資源MIC INAIC31I2S0、I2C4LINE INLINE OUTUSBx1USB3.0 TFx1SDIO3.0RESET外部按鍵硬復位LED-1電源指示LED-2GPIO2_1可用于運行指示DC12電源輸入電源短接可外接開關控制（默認短接）RS232UART3RS485UART2GPIOGPIO14_0、GPIO14_1、GPIO14_6、GPIO14_7SATA供電RTC電池工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 LinuxUboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口Kernel版本linux 4.9.37支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-3559A 主板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多
HT-Hi3559AV100標準開發套件
產品介紹HT-3559A主板是常州海圖信息科技股份有限公司推出的一款基于海圖HI3559AV100芯片設計的一款海思嵌入式開發板。Hi3559AV100處理器核心采用大小核架構，處理核心由雙核ARM Cortex-A73@1.6GHz、雙核ARM Cortex-A53 @1.2GHz以及單核ARM Cortex-A53@1.2GHz組成，處理性能強悍。外加雙核Mali G71 GPU@900MHZ以及雙核NNIE@840MHZ神經網絡加速引擎，滿足超清分辨率下的復雜智能視頻/圖像分析需求，并提供了良好的OpenCL 1.1/1.2/2.0 支持。HT-3559A主板提供IMX334鏡頭模組輸入（4K@30）、USB3.0、SDIO3.0、SATA、2路10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。產品規格1、機械尺寸 主板-機械尺寸圖 2、單板接口示意圖單板正面單板反面 2.1、硬件規格參數項目類型型號參數說明核心配置處理器Hi3559AV100MPUl 雙核ARM Cortex-A73@1.6GHzl 雙核ARM Cortex-A53@1.2GHzl 單核ARM Cortex-A53@1.2GHzGPU雙核 ARM Mali G71@900MHzDSP四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放）NPU雙核NNIE@840MHz神經網絡加速引擎存儲內存DDR4DDR4*4 8Gb*4存儲EMMC8GBSPI FLASH主板接口1單板總電源接口，12V@2A 或以上2菜單鍵，接到GPIO14_6 0：按鍵按下；1：按鍵未按下。3升級鍵，接到GPIO0_0/UPDATE_MODE_N 。0：按鍵按下；1：按鍵未按下。4開機鍵，接到PWR_BUTTON0。0：按鍵按下； 1：按鍵未按下。開機：按200 毫秒或以上（默認），關機：長按10 秒。5系統復位鍵。復位：按鍵按下。6sensor 接口１ 7sensor 接口28USB 3.0 port 1，向下兼容USB 2.0 port 19PCIe X1 接口10USB2.0 port0，Micro 座子11芯片的HDMI 輸出12SD 卡0，支持SD3.013SD 卡1，僅支持SD2.014音頻輸入接口0，AC_IN0L/AC_IN0P 、AC_IN0R/AC_IN0N 。15音頻輸入接口1，AC_IN1L/AC_IN1P 、AC_IN1L/AC_IN1N 。16音頻輸出接口，連接到AC_OUTL/R 管腳，經過功放輸出音頻17撥碼開關SW1，啟動介質撥碼開關，詳情見3.2 章節的表3-118撥碼開關SW2SW2.1：Uart0 和CAN0 功能選擇。0：CAN0； 1：Uart0。SW2.2：Uart1 和CAN1 功能選擇。0：CAN1； 1：Uart1。SW2.3：Jtag 和I2S 的功能選擇。0：Jtag； 1：I2S。SW2.4：上電自動開機功能的開啟/關閉。0：開啟上電自動開機功能； 1：關閉上電自動開機功能。19CAN 接口J34：CAN0 接口，J35：CAN1 接口。20千兆網口21Uart0，使用時無需外接串口轉接板，可直接與PC 連接22Jtag 接口，可直接外接Jtag 設備，使用該功能時，需撥碼SW2.3=023預留的12V 電源接口，可作為12V 風扇的電源接口24SDIO2 Wifi 扣板接口25屏幕扣板接口，包含信號：MIPI TX，6/8bit LCD，觸摸屏控制信號（I2C、RESET 、INT）。通過擴展，可對接以上規格的屏幕。26SensorHub 資源扣板接口，包含sensorHub 的I2C 、SPI、PWM 等資源接口27Iris 接口28電源接口，僅用于測試J36.2：DVDD_GPU；J36.3：DVDD_MEDIA。29SensorHub 的uart0 ，使用時需外接串口轉接板30UART1 接口，使用時需外接串口轉接板31UART2 接口，使用時需外接串口轉接板32UART3 接口，使用時需外接串口轉接板33UART4 接口，使用時需外接串口轉接板34I2S 信號接口。使用時需撥碼SW2.3=1 。序號1~34對應單板接口示意圖中接口工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）2.2、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9.37支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、avs、venc、vdec、dsp、nnie、ive 等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3559A主板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-SD3403標準開發套件

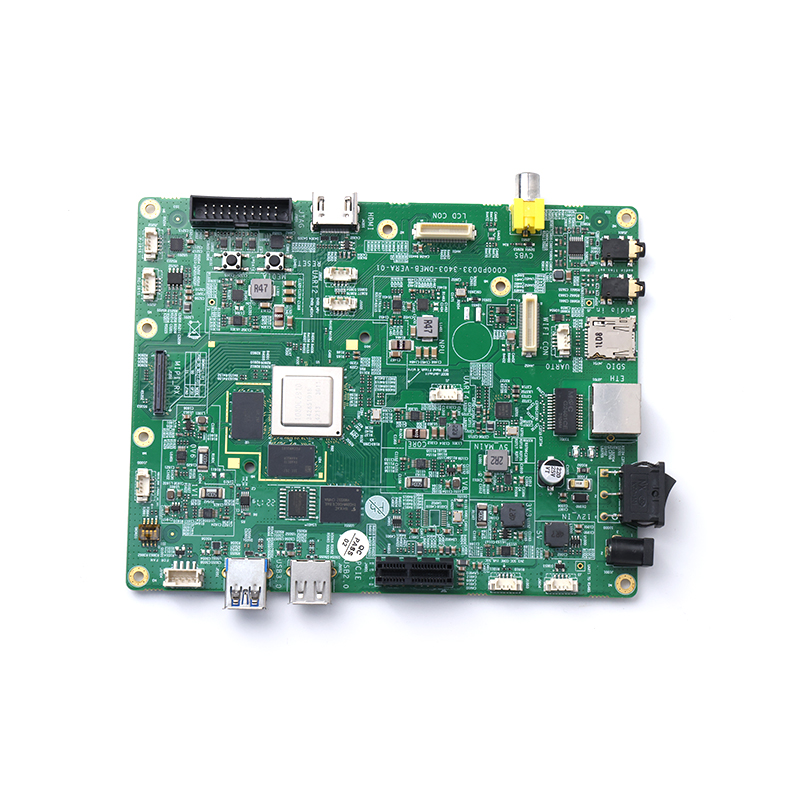

產品介紹HT-SD3403標準開發板是常州海圖信息科技股份有限公司推出的一款基于HT-SD3403芯片設計的嵌入式開發板，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-SD3403集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。性能與應用介紹HT-SD3403處理器核心具有四核ARM Cortex-A55@ 1.4GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 處理單元。HT-SD3403主板提供1路sensor輸入、2路USB2.0、1路USB3.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC、PCIE等豐富外圍接口。HT-SD3403是針對高清/超高清（1080p/4M/5M/4K）IPC產品應用開發的新一代專業SoC芯片。HT-SD3403集成了ARM A55四核處理器和性能強大的神經網絡推理引擎，支持多種智能算法應用，神經網絡加速引擎，算力高達4Tops INT8，支持完整的API和工具鏈，易于客戶開發。同時，HT-SD3403還集成了多路MIPI D-PHY接口輸入，突破了數字接口的視頻輸入性能瓶頸，芯片支持AI ISP，通過AI方式實現了ISP質的飛躍。另外，H.265視頻編解碼引擎、視頻圖像處理的算法效果及性能得到了進一步提升。結合豐富的外圍設備及高速接口，該SoC芯片為客戶產品提供了高性能、優異圖像質量IPC解決方案，廣泛用于高清監控市場、多傳感器輸入等相關應用場景。產品規格HT-SD3403標準開發板-正面圖HT-SD3403標準開發板-機械尺寸圖硬件規格參數項目類型型號參數說明核心配置處理器HT-SD3403CPU四核ARM Cortex-A55@ 1.4GHz32KB I-Cache，32KB D-Cache512KB L2 Cache支持 NEON 加速，集成FPU 處理單元智能視頻分析NPU10Tops 神經網絡運算性能智能計算加速性能存儲內存DDR8GB存儲EMMC8GB配套傳感器OS08A20主板接口11*DC12V 單板電源輸入接口2單板電源開關3RJ45千兆網口4Micro SD卡接口5音頻輸入接口，AC_INL/AC_INP6音頻輸出接口，連接到AC_OUTL/R管腳，經過功放輸出音頻7CVBS輸出接口8MIPITX擴展接口9HDMI接口10JTAG連接器11P-IRIS接口12DC-IRIS接口13Sensor接口14DDR電源測試接口15撥碼開關16預留風扇接口17USB3.0向下兼容支持的USB2.0接口18USB2.0接口19PCIEX1接口20DVDD_CORE和IO電源測試接口21RS485接口22UART0接口，系統主調試串口，使用時需外接串口轉接板23SDIO1接口，使用時需外接SDIO WIFI24UART4接口，使用時需外接串口轉接板25DVDD_NPU,DVDD_MEDIA電源測試接口26UART2接口，使用時需外接串口轉接板，并將電阻R3114移到R3115, 阻R3117移到R3116,27系統外部復位按鍵28一鍵升級按鍵工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-SD3403開發板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多
HT-SD3403定制開發套件
產品簡介SD3403標準開發板是常州海圖電子科技有限公司推出的一款基于海思SD3403芯片設計的嵌入式開發板，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。SD3403集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。 性能與應用介紹SD3403處理器核心具有四核ARM Cortex-A55@ 1.4GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 處理單元。SD3403主板提供1路sensor輸入、2路USB2.0、1路USB3.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC、PCIE等豐富外圍接口。SD3403是針對高清/超高清（1080p/4M/5M/4K）IPC產品應用開發的新一代專業SoC芯片。SD3403集成了ARM A55四核處理器和性能強大的神經網絡推理引擎，支持多種智能算法應用，神經網絡加速引擎，算力高達10Tops INT8，支持完整的API和工具鏈，易于客戶開發。同時，SD3403還集成了多路MIPI D-PHY接口輸入，突破了數字接口的視頻輸入性能瓶頸，芯片支持AI ISP，通過AI方式實現了ISP質的飛躍。另外，H.265視頻編解碼引擎、視頻圖像處理的算法效果及性能得到了進一步提升。結合豐富的外圍設備及高速接口，該SoC芯片為客戶產品提供了高性能、優異圖像質量IPC解決方案，廣泛用于高清監控市場、多傳感器輸入等相關應用場景。產品外觀 SD3403定制開發板-正面圖 產品規格1、機械尺寸 HT-SD3403定制開發板-機械尺寸圖2、硬件資源描述項目類型型號參數說明核心配置處理器3403GPU四核ARM Cortex-A55@ 1.4GHzNPU10Tops,存儲內存DDR8GB存儲EMMC8GBSPI FLASH無連接器BTB連接器間距1.27mm，160Pin板載功能接口視頻輸入HDMI*1輸入分辨率為4K視頻輸出HDMI*2原生HDMI2.0接口/BT.1120轉HDMI網口121000M/100M/10M主板接口HDMI OUT0最大支持4096x2160@60fps原生HDMI OUT1最大支持1080P@60fpsBT.1120VGA網口210M/100M/1000MRGMII資源音頻LINE IN /LINE OUTUSBX2USB2.0USBx1USB3.0 SATAX4RESET外部按鍵硬復位LED-1供電提示DC12電源輸入RS485RS232工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）3、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 4、工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-SD3403開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-Hi3516AV100定制開發套件

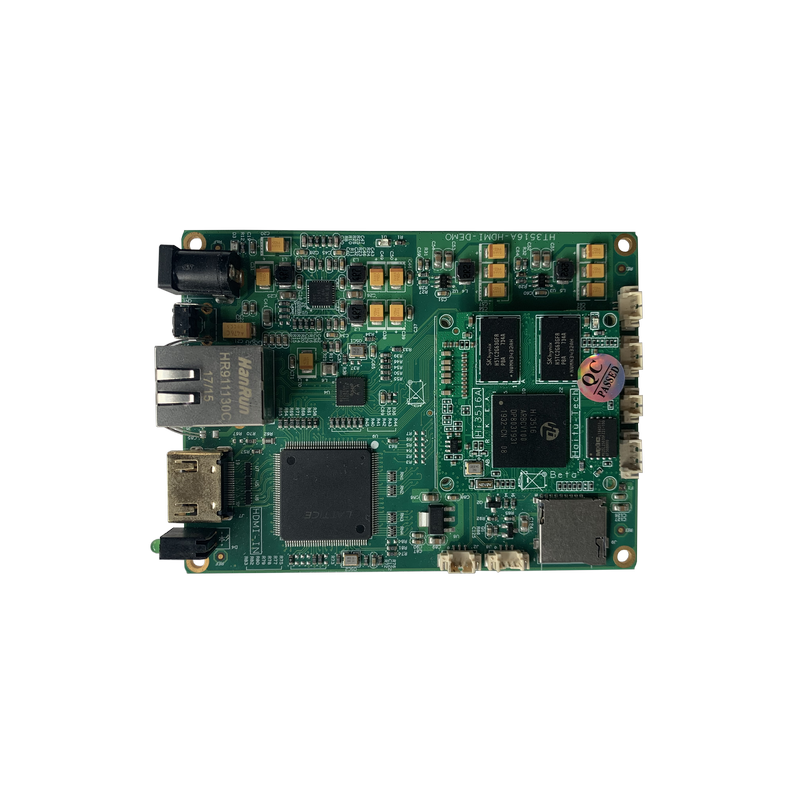

產品介紹1. 產品簡介Hi3516AV100定制開發板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3516A 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3516AV100定制開發板集多種優勢于一身，支持 3D 去噪、圖像增強、動態對比度增強處理功能 ，支持視頻、圖形輸出抗閃爍處理 ，支持視頻 1/15.99～16x 縮放功能等。Hi3516AV100定制開發板H.264/H.265 編碼可支持分辨率為 5M Pixel ，支持 JPEG 抓拍 5M @8fps ，支持8/10/12/14 bit RGB Bayer DC時序視頻輸入，時鐘頻率150MHz ，支持BT.601、 BT.656、 BT.1120視頻輸入接口 ，支持輸入分辨率為5M Pixel ，集成 Audio codec，支持 16bit 語音輸入和輸出 ，支持 I2S 接口，支持對接外部 Audio codec產品規格產品尺寸硬件規格參數項目類型型號參數說明核心配置CPUHi3516AV100定制開發板MPU單核 ARM Cortex A7@600MHz存儲內存DDRDDR*2 256MB*2存儲NOR FLASH16M/32M可選連接器BTB連接器間距0.5mm，200Pin板載功能電源電源輸入DV12V/2A（與主板配套使用時，從主板供電）接口網口11000M/100M/10MHDMI INLINE INLINE OUTUSBx1USB2.0 TFx1SDIO3.0LED-1電源指示LED-2可用于運行指示DC12電源輸入串口UART1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）4、軟件規格參數版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動Uboot燒錄方式調試串口版本linux-3.4Kernel支持的文件系統nfs/yaffs2等下載方式串口/網口Serial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIO輸入/輸出聲卡驅動LinuxDevice DriverINPUT/OUTPUTTCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route用于網絡配置及相關服務程序等文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源5、 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V6、 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-3516A 主板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多
HT-Hi3516AV300定制開發套件
產品簡介HI3516AV300主板是常州海圖信息科技股份有限公司推出的一款基于海圖HI3516AV300核心板設計的海思嵌入式開發板。HI3516AV300處理器核心具有雙核ARM Cortex-A7@ 900MHz，32KB I-Cache，32KB D-Cache，256KB L2 Cache支持NEON 加速。 HI3516AV300主板提供1080P@30HDMI輸入、1080P@30HDMI輸出USB2.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC等豐富外圍接口。產品規格1、尺寸規格 2、硬件規格參數項目類型型號參數說明核心配置處理器Hi3516AV300CPU雙核ARM Cortex-A7@ 900MHzNNIE1Tops 神經網絡運算性能DDR4DDR3 512MBEMMC16GB連接器核心板：FX8C-80S-SV底板：FX8C-80P-SV1(92)主板接口HDMI IN1支持1080P30幀輸入HDMI OUT1支持1080P30幀輸出網口1LINE IN1LINE OUTUSB2.01TF1RS2321RS4851GPIO2ADC2RTC電池工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）3、軟件規格參數版本U-Boot 2016.11啟動方式支持從eMMC 啟動Uboot燒錄方式調試串口版本linux 4.9Kernel支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口Serial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動LinuxDevice DriverI2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIO輸入/輸出聲卡驅動INPUT/OUTPUTTCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源4、 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、 開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。2、 技術支持協助判斷產品是否存在故障Hi3516AV300開發板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、 增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多

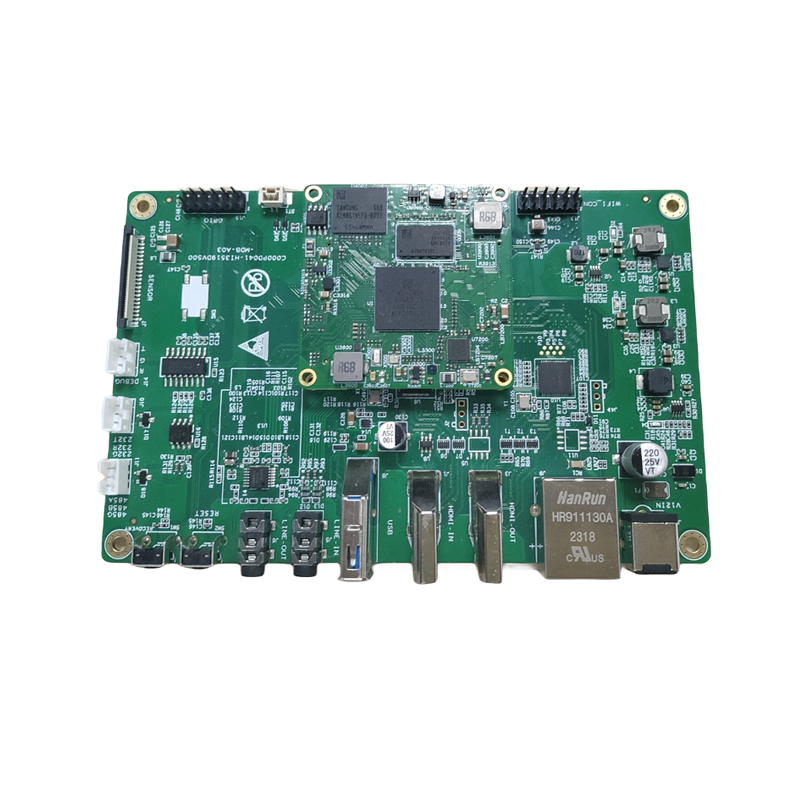

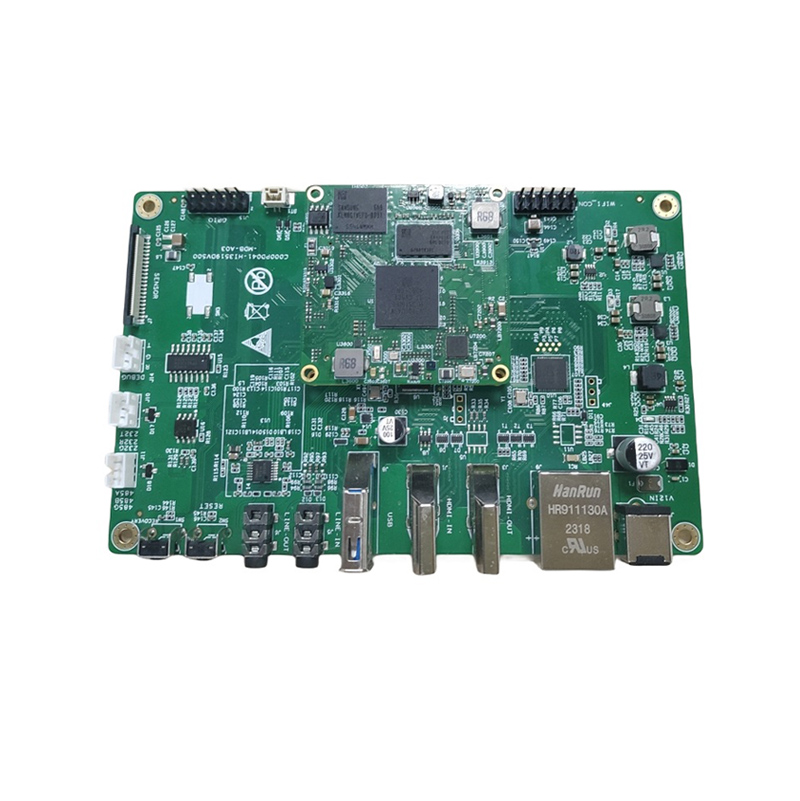

HT-hi3516dv500定制開發套件
產品簡介HT-hi3516dv500定制開發板是常州海圖信息科技股份有限公司推出的一款以hi3516dv500處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-hi3516dv500定制開發板集多種優勢于一身，可用于影片后期編輯。 該芯片采用先進的低功耗工藝和低功耗架構設計，簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。性能及應用介紹HT-hi3516dv500定制開發板H.265/H.264編解碼，編碼/解碼性能高達4K*2K@30fps 該芯片集成了海思第 四代ISP，支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法，為客戶提供專業級的圖像質量。支持 AlexNet、VGG、ResNet、GoogLeNet等多種分類神經網絡，支持完整的API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡等。hi3516dv500提供了高 效且豐富的計算資源，支撐行業類應用和消費類應用。hi3516dv500集成了兩個A55核，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。 產品規格1、外觀 HT-hi3516dv500定制開發板正面圖2、接口圖 HT-hi3516dv500定制開發板 接口圖 2、硬件規格參數項目類型型號參數hi3516dv500說明核心配置處理器雙核 ARM Cortex A55@850MHzNNIE2.0Tops 神經網絡運算性能存儲內存DDR42GB存儲EMMC8GB連接器BTB連接器主要接口視頻輸入1HDMI,MIPI視頻輸出1HDMI音頻2Line in ，line outRS2321RS4851USB3.01RESET1Wifi1GPIO若干SENSOR1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 4、工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、引腳定義 技術支持及資料1、開發資料l 提供基于定制開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec 等豐富的Linux 例程。 2、技術支持l 協助判斷產品是否存在故障l HT-hi3516dv500定制開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

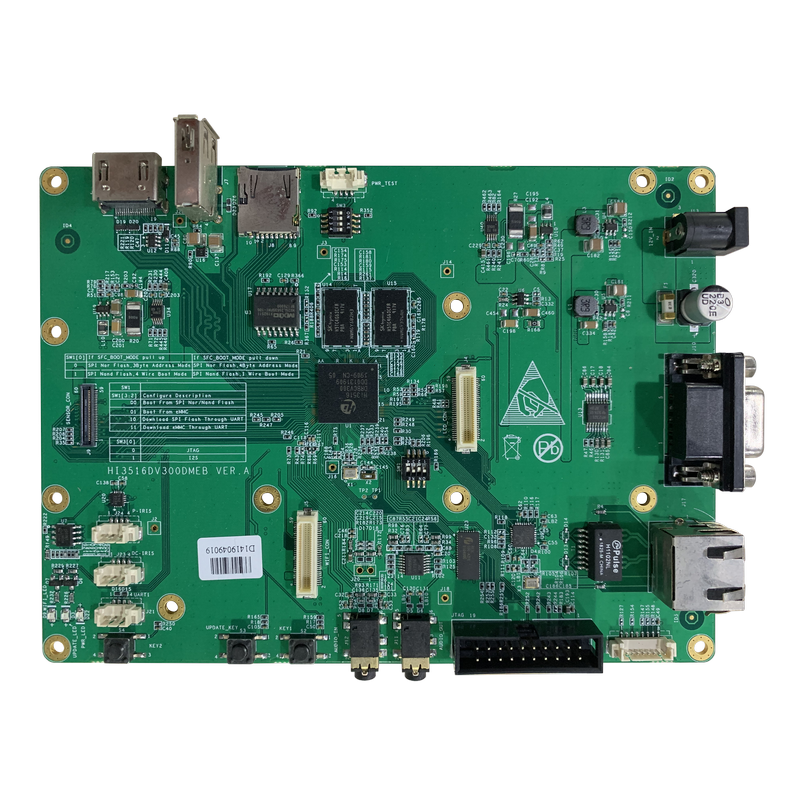

HT-Hi3516DV300標準開發套件
產品規格開發板接口資源 接口說明序號接口名稱1HDMI接口2USB2.0接口3SD卡座4CORE電源與DDRIO電源測試接口5撥碼開關SW36單板電源接口7UART0接口8RJ45百兆以太網接口9I2S接口10JTAG接口11ADUIO_OUT12ADUIO_IN13按鍵KEY114UPATE_MODE按鍵15LCD連接器16撥碼開關SW117SDIO1 WIFI連接器18按鍵KEY219UART120DC-IRIS接口 21P-IRIS接口2260pin Sensor接口Hi3516DV300標準開發板配套例程Hi3516DV300標準開發板出廠默認燒寫了測試鏡像，包含uboot、uImage、rootfs及demo程序，用戶拿到開發板之后可接入電視機、音頻輸入輸出線纜、網線、調試串口、電源等外設，測試視頻顯示，音頻輸入、輸出等功能。HT-3516D開發板產品清單裝箱清單：物品名稱數量（個/套）Hi3516DV300標準開發板1IMX335模組1DC12V電源適配器1串口調試工具1售后保修卡1測試所需其他配件（非必需，客戶自行準備）：物品名稱數量（個、套）1080P60 HDMI顯示設備（電視或其它）1音頻輸入源（手機或其他）1音頻輸出設備（耳機或其它）1U盤、TF 1HDMI2.0線1網線1 技術支持及資料1、 開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。2、 技術支持協助判斷產品是否存在故障Hi3516DV300標準開發板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、 增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多
HT-Hi3516DV300定制開發套件
產品簡介HI3516DV300主板是常州海圖信息科技股份有限公司推出的一款基于海圖HI3516DV300核心板設計的海思嵌入式開發板。HI3516DV300處理器核心具有雙核ARM Cortex-A7@ 900MHz，32KB I-Cache，32KB D-Cache，256KB L2 Cache支持NEON 加速。 HI3516DV300主板提供1080P@30HDMI輸入、1080P@30HDMI輸出USB2.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC等豐富外圍接口。產品規格1、尺寸規格 2、硬件規格參數項目類型型號參數說明核心配置處理器Hi3516DV300CPU雙核ARM Cortex-A7@ 900MHzNNIE1Tops 神經網絡運算性能DDR4DDR3 512MBEMMC16GB連接器核心板：FX8C-80S-SV底板：FX8C-80P-SV1(92)主板接口HDMI IN支持1080P30幀輸入HDMI OUT支持1080P30幀輸出網口LINE INLINE OUTUSB2.0TFRS2321RS4851GPIO2ADC2RTC電池工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）3、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 4、 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、 開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。2、 技術支持協助判斷產品是否存在故障Hi3516DV300開發板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、 增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多
